“Vakson” модем - Модем сбора для сбора данных и конфигурирования удаленных устройств.

Данное устройство представляет собой автономное устройство для организации беспроводной связи с устройствами, работающими по интерфейсам RS232, RS485, UART, импульсный выход. В зависимости от модификации устройство поддерживает 2 вида мобильной связи NBIOT и GPRS (2G GSM).

Модем может использоваться для:

⦁    подсчёта электрических импульсов с последующим накоплением и передачей этой информации в системы сбора данных

⦁    опрос устройств с интерфейсами RS232/RS485/UART с последующей передачей данных в системы сбора данных

⦁    удаленного снятия данных и конфигурирования ультразвуковых счетчиков воды Taosonics T3-1 (Modbus, RS485)

Удаленного снятия и конфигурирования приборов учета природного газа:

⦁    Удаленного снятия данных и конфигурирования счетчиков газа «Гобой-1» и «Гобой-1М» (RS485); БК-СТГ (RS232); Ультрамаг и Флоугаз (RS232/485), Метран-333(RS232/485), контроллер ИМ2300 (RS232/485).

Модем может работать от внешнего источника питания, а также укомплектован либо парой пальчиковых батареек АА (для самостоятельной замены) либо одной батареей ёмкостью 4000 мАч для автономного питания.

Параметры питания

Напряжение встроенного элемента питания – от 2 до 3,8 V постоянного тока.

Максимальная мощность потребления от встроенного элемента питания не более 3 W.

Габаритные размеры составных частей модема, не более - блок модема – 58 x 108 x 33 mm.

Масса устройства в собранном виде- 150г.

Модем имеет встроенную антенну и имеет возможность подключения внешней антенны. Модем герметичный, может устанавливаться на улице Степень защиты – IP56

Особенности

⦁    Версия с GPRS модулем связи имеет следующие характеристики: Протокол сотовой сети - GSM/GPRS Phase2/2+

⦁    Поддерживаемые частоты - GSM850/EGSM900/DCS1800/PCS1900

⦁    Версия с NBIOT модулем имеет следующие характеристики: Протокол сотовой сети - LTE Cat NB1, LTE Cat NB2 Поддерживаемые частоты - B3,B5,B8,B20,B28

⦁    Питание батарейное от встроенной батареи

⦁    Возможность подключения внешнего питания

⦁    Сохранение непереданных пакетов в памяти

⦁    Возможность подключения импульсного выхода

⦁    Интерфейс RS485/RS232/UART

⦁    Привязка показаний ко времени по внутренним часам

⦁    Настраиваемый период сбора данных

⦁    Соединение с сервером сбора по протоколам TCP/UDP

⦁    Поддержка отправки пакетов с подтверждением (настраивается)

⦁    Возможность удаленной прошивки прибора (ОТА)

⦁    Измерение заряда встроенной батареи

⦁    Запуск модема для передачи данных.

Для запуска модема необходимо выполнить последовательно следующие действия:

⦁    Снять питание с модема (отключить обе батарейки). Обязательно.

⦁    Установить СИМ-КАРТУ.

⦁    Подать питание. 3 коротких моргания означают успешный старт модема

⦁    Дождаться 3 длинных морганий – означает успешную настройку модема

⦁    Провести магнитом возле светового индикатора – запросить состояние модема.

Сигнализация состояния модема соответствует таблице 1(статус модема)

⦁    Подключить модем к прибору (счетчику)

⦁    Поднести магнит к модему до срабатывания индикатора. Магнит не убирать – оставлять поднесенным до 2-ух коротких морганий (Инициализация сеанса связи)

⦁    Модем начал передачу. После связи со счетчиком модем начнет регистрацию в сети и передачу данных. Об этом будет сообщать индикатор.

⦁    Отображение состояния модема

Таблица 1. Статус модема

Сигнализация индикатора    Состояние

3 длинных    Модем в порядке, ДЕАКТИВИРОВАН

1 короткий    Модем в порядке, АКТИВИРОВАН

2 коротких    Не обнаружена Сим-карта

3 коротких    Плохой сигнал сети

4 коротких    Системная ошибка(повреждение)

5 коротких    Модем не соединен с прибором учета.

Для успешного подключения модема к системе сбора и обработки данных и последующей передачи данных в систему биллинга «UzWaters» Узсувтаминот и «Fossa» «Худудгазтаминот», необходимо произвести следующее:

1) Скачайте приложение для Android OS тут: Скачать

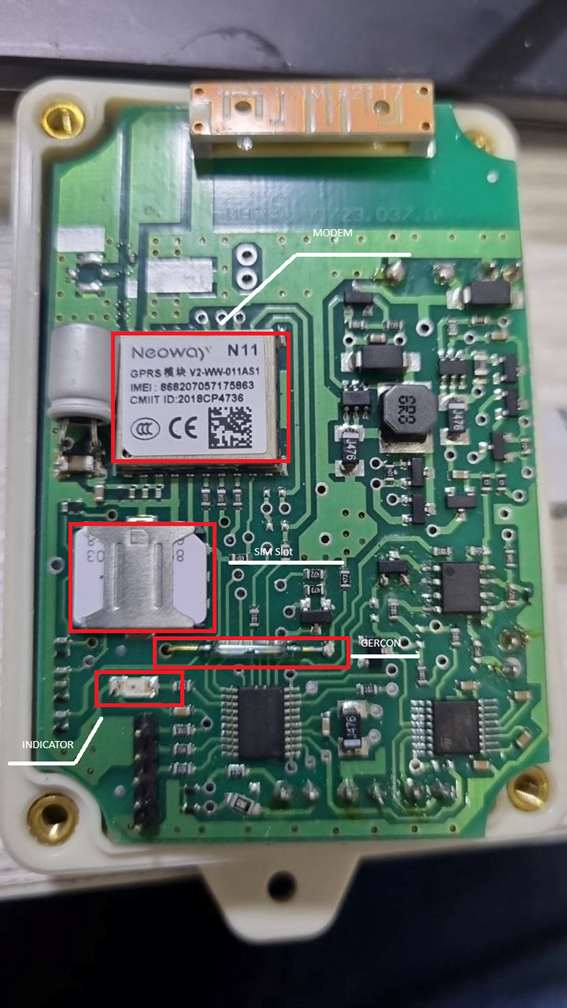

2) В открытом приложении в поле введите полное значение IMEI подключаемого устройства, либо отсканируйте QR-код на модуле Neoway, расположенном на плате модема.

3) Заполните предложенные поля регистрации устройства.

Примечание: при успешной регистрации устройства в приложении будет показана последняя посылка с датой и показаниями прибора учета. Внимательно перепроверить совпадение показаний на табло прибора и в приложении. ПРИ ОТСУТСТВИИ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА К СИСТЕМЕ СБОРА, ПРИБОР УЧЕТА КОНТРОЛИРУЮЩИМИ ОРГАНАМИ НЕ СЧИТАЕТСЯ УСТАНОВЛЕННЫМ И БУДЕТ ПОДЛЕЖАТЬ СНЯТИЮ С ПОСЛЕДУЮЩИМ ПРЕКРАЩЕНИЕМ ПРЕДОСТАВЛЕНИЯ УСЛУГ ВОДО- И ГАЗОСНАБЖЕНИЯ. В процессе эксплуатации, через данное приложение можно фиксировать последние, полученные системой сбора, данные, также введя в поле полностью IMEI устройства.

В случае затруднений и проблем, обратитесь в техническую поддержку по телефону:

+998903576628 Дильшод

+998999932822 Алексей

+998971317890 Сервер

Информация об Изготовителе:

ООО “ Vanguard PRO” Юридический адрес: Республика Узбекистан, Ташкент, Шайхантаурский р-н, ул. Увайси, 33

Контактный номер: +998909167190

Произведено в Узбекистане
