"Vakson" modem-ma'lumotlarni yig'ish va masofaviy qurilmalarni sozlash uchun yig'ish modemidir.

Ushbu qurilma RS232, RS485, uart interfeyslarida ishlaydigan qurilmalar bilan simsiz aloqani tashkil qilish uchun mustaqil qurilma, impuls chiqishi.

Modifikatsiyaga qarab, qurilma NBIOT va GPRS (2G GSM) mobil aloqalarining 2 turini qo'llab-quvvatlaydi.

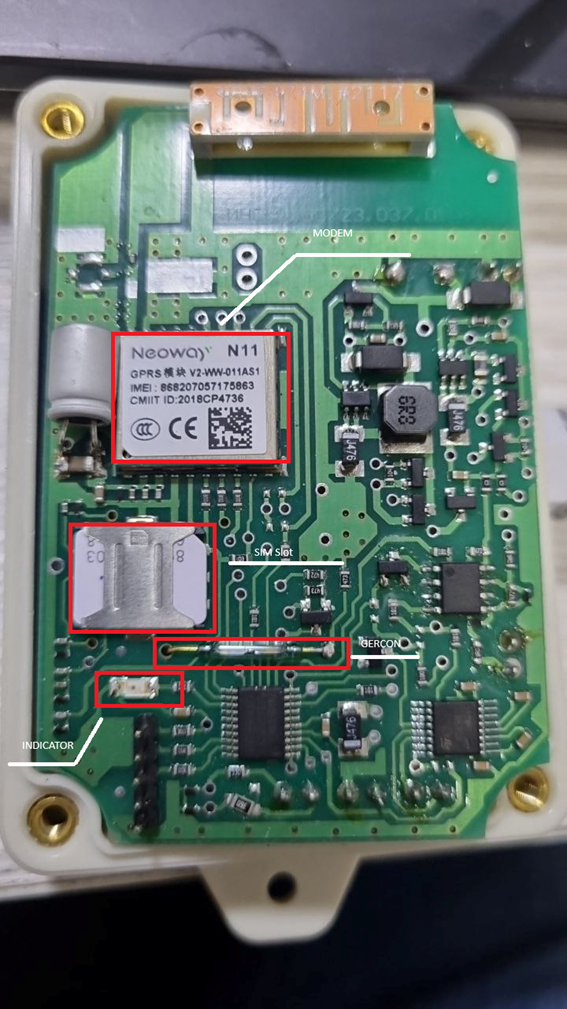

Моdem ochik xolatda

Modem quyidagilar uchun ishlatilishi mumkin:

⦁ elektr impulslarini hisoblash, so'ngra ushbu ma'lumotlarni to'plash va ma'lumotlarni yig'ish tizimlariga o'tkazish

⦁ RS232/RS485/UART interfeyslariga ega qurilmalarni so'roq qilish, so'ngra ma'lumotlarni yig'ish tizimlariga uzatish

⦁ Taosonics T3-1 ultratovushli suv hisoblagichlari ma'lumotlarini masofadan olib tashlash va sozlash (Modbus, RS485)

Tabiiy gazni o'lchash moslamalarini masofadan olib tashlash va sozlash:

⦁ Ma'lumotlarni masofadan olib tashlash va oboy-1 va oboy-1m (RS485) gaz hisoblagichlarini sozlash; BK-STG (RS232); Ultramag va Flougaz (RS232/485), metran-333(RS232/485), im2300 boshqaruvchisi (RS232/485).

Modem tashqi quvvat manbaidan ishlashi mumkin, shuningdek, bir juft AA barmoq batareyalari (o'z-o'zini almashtirish uchun) yoki avtonom quvvat uchun bitta 4000 ma / soat batareya bilan jihozlangan.

Quvvat parametrlari:

O'rnatilgan batareyaning kuchlanishi 2 dan 3,8 v DC gacha.

O'rnatilgan batareyadan maksimal iste'mol quvvati 3 W dan oshmaydi.

Modem tarkibiy qismlarining umumiy o'lchamlari, ko'pi bilan-modem bloki-58 x 108 x 33 mm.

Yig'ilgan qurilmaning massasi 150 g.

Modem o'rnatilgan antennaga ega va tashqi antennani ulash imkoniyatiga ega. Modem muhrlangan, ko'chada o'rnatilishi mumkin himoya darajasi-IP56 Xususiyatlari

⦁ GPRS aloqa moduli bilan versiya quyidagi xususiyatlarga ega: uyali tarmoq protokoli-GSM / GPRS Phase2 / 2+

⦁ Qo'llab-quvvatlanadigan chastotalar-GSM850 / EGSM900 / DCS1800 / PCS1900 =

NFC moduliga ega versiya quyidagi xususiyatlarga ega: uyali tarmoq protokoli-LTE Cat NB1, LTE Cat NB2 qo'llab - quvvatlanadigan chastotalar-B3, B5, B8, B20, B28

⦁ O'rnatilgan batareyadan batareya quvvati

⦁ Tashqi quvvatni ulash imkoniyati

⦁ O'tkazilmagan paketlarni xotirada saqlash

⦁ Impulsli chiqishni ulash imkoniyati

⦁ RS485/RS232/UART interfeysi

⦁ O'qishni ichki soat bo'yicha vaqtga bog'lash

⦁ Maxsus ma'lumotlarni yig'ish davri

⦁ TCP / UDP protokollari orqali yig'ish serveriga ulanish

⦁ Tasdiqlash paketlarini yuborishni qo'llab-quvvatlash (sozlanishi)

⦁ Qurilmani masofadan turib miltillash imkoniyati (ota)

⦁ O'rnatilgan batareyani o'lchash

⦁ Ma'lumotlarni uzatish uchun modemni ishga tushirish. Modemni ishga tushirish uchun siz quyidagi amallarni ketma-ket bajarishingiz kerak:

⦁ Modemdan quvvatni olib tashlang (ikkala batareyani ham o'chiring). Majburiy.

⦁ SIM-kartani o'rnating.

⦁ Modemni quvvatlantiring (ikkala batareyani ham yoqin). 3 qisqa miltillash modemni muvaffaqiyatli boshlashni anglatadi

⦁ 3 ta uzoq miltillashni kuting-modemni muvaffaqiyatli sozlashni anglatadi

⦁ Yorug'lik indikatori yonida magnit chizish-modem holatini so'rash. Modem holati signalizatsiyasi 1-jadvalga mos keladi (modem holati)

⦁ Modemni qurilmaga ulang (hisoblagich)

⦁ Indikator ishga tushguncha magnitni modemga keltiring. Magnitni olib tashlamang-uni 2 tagacha qisqa miltillash bilan qoldiring (aloqa seansini boshlash) Мод modem uzatishni boshladi.

· Hisoblagich bilan bog'langandan so'ng, modem tarmoqda ro'yxatdan o'tishni va ma'lumotlarni uzatishni boshlaydi. Bu ko'rsatkich haqida xabar beradi.

⦁ Modem holatini ko'rsatish

Jadval 1. Modem holati

Indikator signalizatsiyasi holati

3 uzoq modem yaxshi, o'chirilgan

1 qisqa modem yaxshi, faollashtirilgan

2 qisqa sim-karta topilmadi

3 qisqa yomon tarmoq signali

4 qisqa tizim xatosi (zarar)

5 qisqa Modem o'lchash moslamasiga ulanmagan.

Modemni ma 'lumotlarni to' plash va qayta ishlash tizimiga muvaffaqiyatli ulash hamda keyinchalik "UzWaters" "O'zsuvtaminot" va "Fossa" «Xududgaztaminot» hisob-kitob tizimiga ma ' lumotlarni uzatish uchun quyidagilarni amalga oshirish zarur:

1) Android OS ilovasini bu yerdan yuklab oling: Скачать тут

2) ochiq dasturda maydonga ulangan qurilmaning to'liq imei qiymatini kiriting yoki modem kartasida joylashgan neoway modulidagi QR kodini skanerlang.

3) qurilmani ro'yxatdan o'tkazish uchun tavsiya etilgan maydonlarni to'ldiring.

Eslatma: agar qurilma muvaffaqiyatli ro'yxatdan o'tgan bo'lsa, ilovada hisoblagichning sanasi va ko'rsatkichlari ko'rsatilgan oxirgi paket ko'rsatiladi. Qurilma panelidagi va ilovadagi o'qishlarning mosligini diqqat bilan tekshiring. QURILMA YIG'ISH TIZIMIGA ULANMAGAN TAQDIRDA, NAZORAT QILUVCHI ORGANLAR TOMONIDAN O'LCHASH MOSLAMASI O'RNATILGAN DEB HISOBLANMAYDI VA KEYINCHALIK SUV VA GAZ TA'MINOTI XIZMATLARI TO'XTATILISHI BILAN OLIB TASHLANISHI KERAK. Ish paytida, ushbu dastur orqali siz yig'ish tizimi tomonidan olingan so'nggi ma'lumotlarni, shuningdek, qurilmaning to'liq IMEI-ni maydonga kiritishingiz mumkin.

Qiyinchilik va muammolar bo'lsa, telefon orqali texnik yordamga murojaat qiling: +998903576628
